Líneas de fijación para placas con ranuras en T

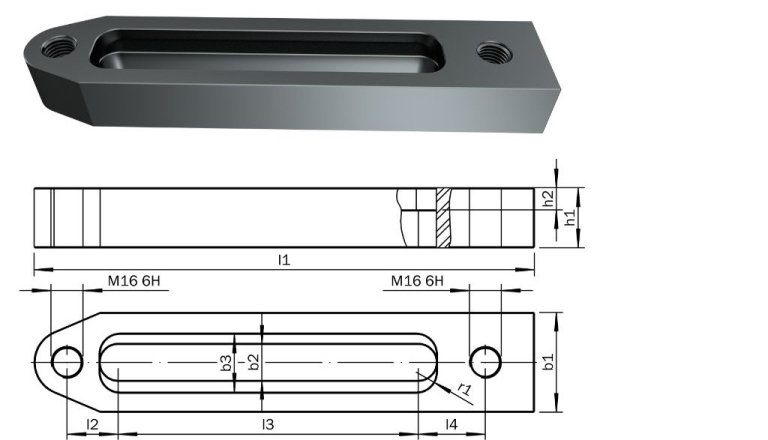

| Referencia | h1 | h2 | l1 | l2 | l3 | l4 | b1 | b2 | b3 | r1 | Kg |
| LFT.Ranura18 | 30 | 11 | 250 | 25,50 | 150 | 33,50 | 50 | 18 | 29 | 10 | 1,90 |
| LFT.Ranura22 | 40 | 15 | 315 | 27,50 | 211 | 35,50 | 60 | 22 | 36 | 13 | 3,65 |
No incluido Soporte con bola oscilante regulable de M16
Compatibles con Tuerca para ranura en T DIN 508, ancho de ranura 18 mm o 22 mm y rosca de M16
| Material | Tratamiento |
| Acero Ck-45/F-114 | Templado y pavonado a 32-38 HRc |

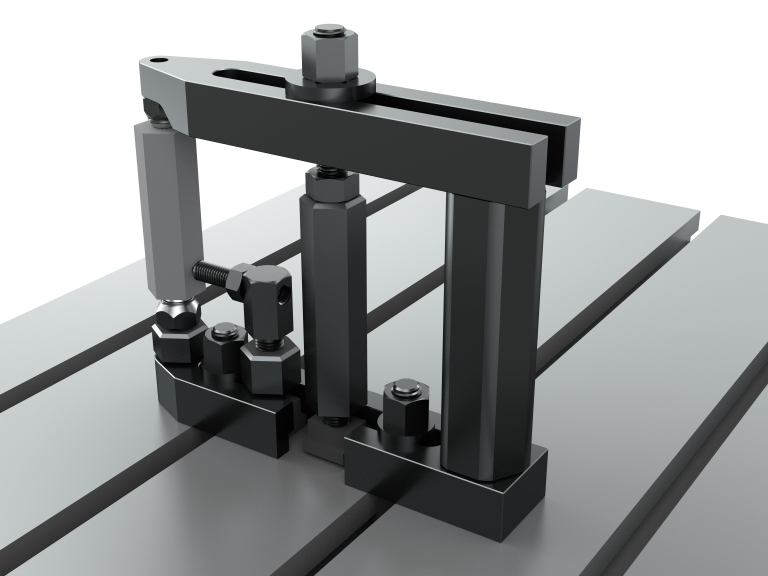

Descrubre como las líneas de fijación para las placas con ranuras en T, junto con los demás elementos del catálogo, pueden facilitare el amarre de piezas para el proceso de mecanizado.
