Componentes incluidos:
No incluidos
Plazo máximo de entrega (debido al stock de productos)
| Referencia placa modular para utillaje | Dimensiones mínimas del material para mecanizar | Dimensiones máximas del material para mecanizar |
|---|---|---|
| PM.350x250x37 | 178 x 40 x 25 | 182,5 x 250 |
| PM.600x350x47 | 128 x 84,5 x 25 | 432,5 x 350 |
| PM.600x450x47 | 128 x 84,5 x 25 | 432,5 x 450 |
| PM.600x600x57 | 128 x 84,5 x 25 | 432,5 x 600 |
| PM.800x800x57 | 128 x 84,5 x 25 | 632,5 x 800 |
Elige entre los cinco tipos de mesas modulares que mejor se ajuste a tu necesidades. En la sección de Mesas Modulares se puede obtener más información sobre este producto.

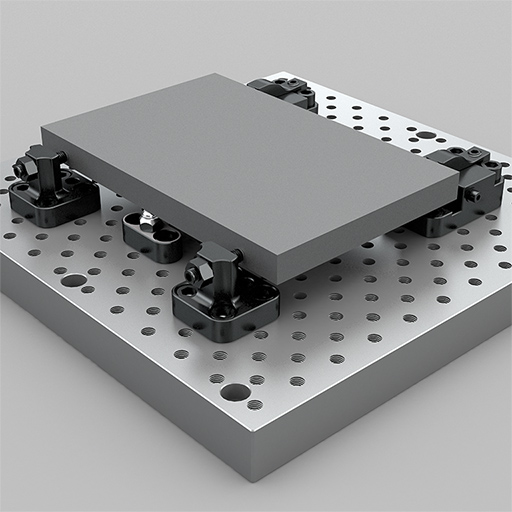

Mediante el uso de dos Bridas de Amarre Lateral, dos Bridas de Retención de Amarre Lateral y un Apoyo se puede formar un utillaje para poder amarrar piezas lateralmente para mecanizar. De esta forma, se consigue dejar la parte superior de la pieza sin ninguna interferencia para el mecanizado. Los cinco elementos principales deben ir sobre una Mesa Modular o Placa de Fijación Modular.

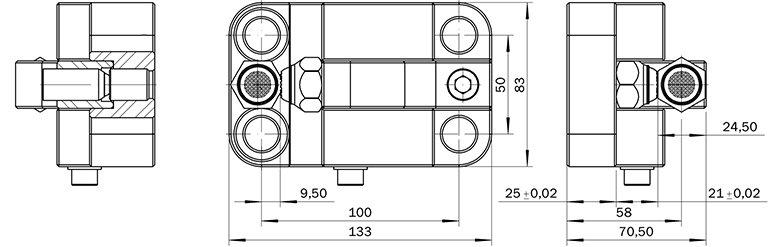

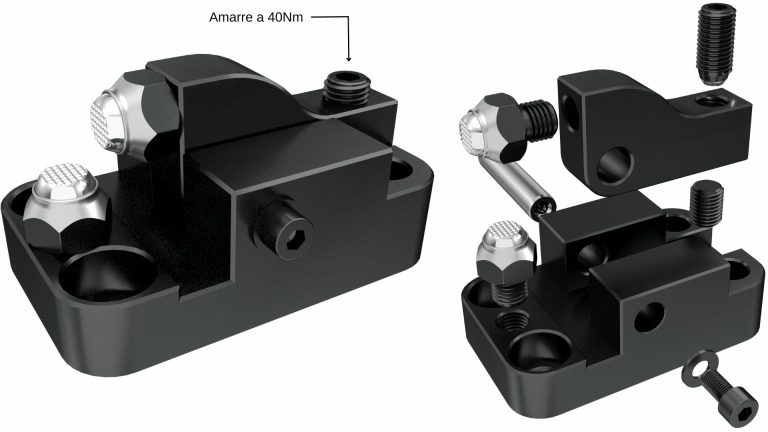

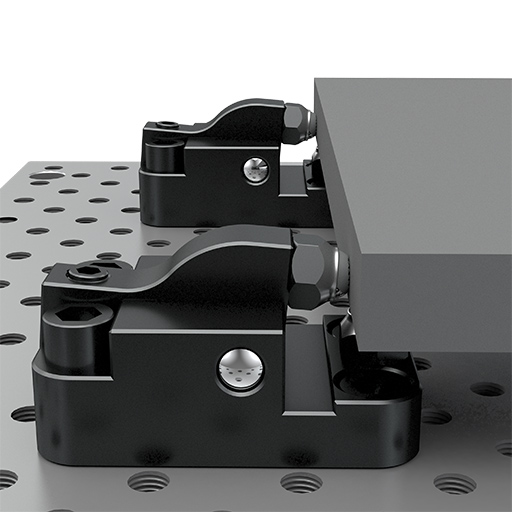

Las dos Bridas de Amarre Lateral deben ir colocadas una al lado de la otra, y en frente de las Bridas de Retención de Amarre Lateral.
FUNCIÓN Proporcionar dos de los tres apoyos que debe tener la pieza. Ejercer fuerza hacia la pieza mediante la biela de empuje.

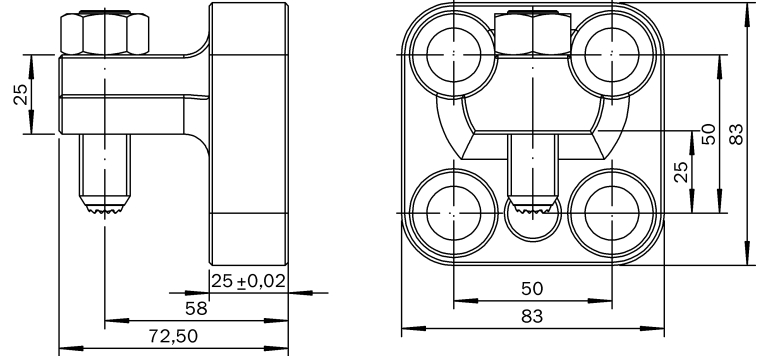

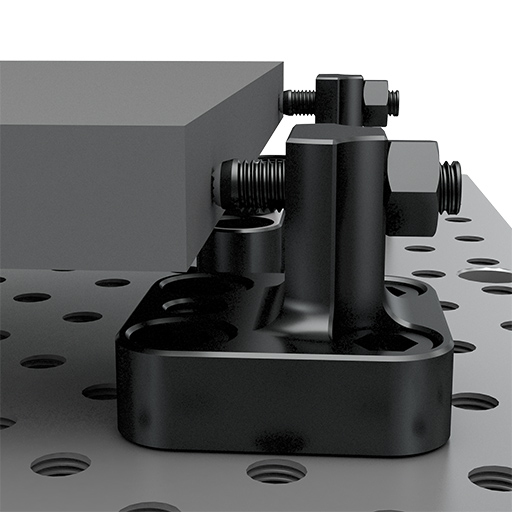

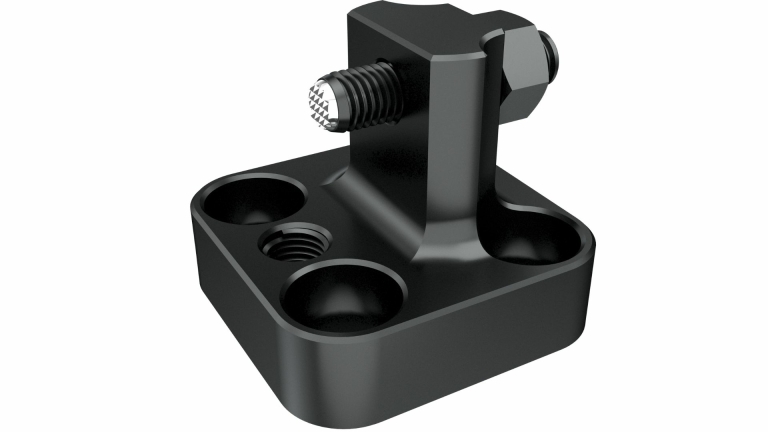

Las dos Bridas de Retención de Amarre Lateral deben ir colocadas una al lado de la otra, y en frente de las dos Bridas de Amarre Lateral.
FUNCIÓN Retener la pieza en su sitio gracias al tornillo de fijación, evitando de esta forma que la pieza para mecanizar pueda desplazarse.

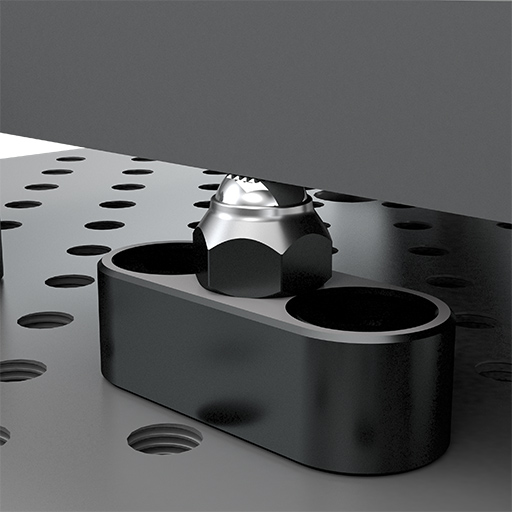

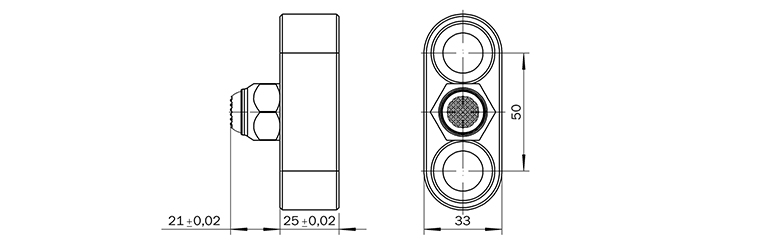

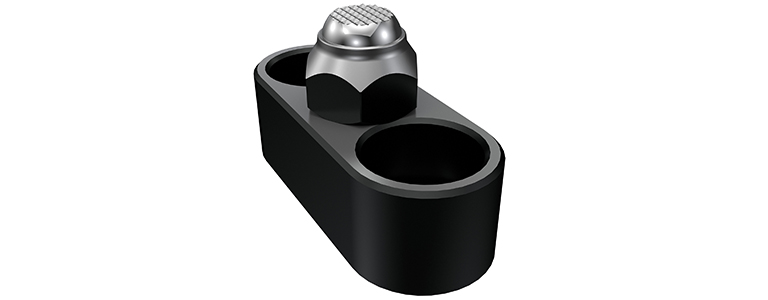

El denominado Apoyo, debe ir colocado entre las dos Bridas de Retención de Amarre Lateral. Su elemento principal es un Soporte con Bola Oscilante.
FUNCIÓN Proporcionar el tercer apoyo a la pieza. De esta forma, la pieza queda asentada sobre tres puntos, evitando que pueda tambalearse durante el mecanizado.
